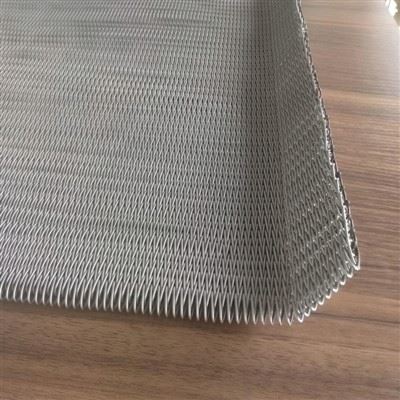

Σχεδιασμένος για συνεχή θερμική επεξεργασία έως και 1150 μοίρες, αυτός ο ιμάντας από μεταλλικό πλέγμα υψηλής-θερμοκρασίας διαθέτει δομή ανοιχτού πλέγματος που συνδυάζει επίπεδες λωρίδες σύρματος και εγκάρσιες εγκάρσιες ράβδους, παρέχοντας εξαιρετική θερμική κυκλοφορία, υψηλό φορτίο-σε{4}}βάρος και ακριβή{5} σταθερότητα παρακολούθησης, βιομηχανική σταθερότητα παρακολούθησης γραμμές.
Δομική Διαμόρφωση
Επίπεδες λωρίδες καλωδίων:Μεταλλικές πλάκες ακριβείας-με ομοιόμορφες τρυπημένες οπές που διατηρούν επίπεδες επιφάνειες μεταφοράς.
Εγκάρσιες ράβδοι σταυρού:Εισάγεται μέσα από σχισμές λωρίδας για να εξασφαλίσει την παράλληλη ευθυγράμμιση και να κατανείμει τα πλευρικά φορτία.
Συγκολλημένα περιλαίμια:Τα άκρα της ράβδου ασφαλίζονται μέσω ειδικής συγκόλλησης με αντίσταση για να αποφευχθεί το ξετύλιγμα των άκρων υπό θερμική καταπόνηση.
Πλεονεκτήματα απόδοσης
Υψηλή αναλογία αντοχής-προς-βάρους:
Οι μεταλλικές λωρίδες λεπτού διαμετρήματος-προσδίδουν δομική ακεραιότητα χωρίς να απορροφούν υπερβολική θερμική μάζα.
Μέγιστη ανοιχτή περιοχή:
Έως και 80% ανοιχτό πλέγμα επιτρέπει την ανεμπόδιστη διείσδυση θερμότητας, την εξάντληση ατμού και την ταχεία ψύξη.
Δέσμευση θετικής κίνησης:
Η άμεση επαφή μεταξύ των σταυροειδών ράβδων και των οδοντωτών γραναζιών εξαλείφει την ολίσθηση και διατηρεί τη σύγχρονη ταχύτητα.
Έλεγχος θερμικής διαστολής:
Οι αρθρωτοί σύνδεσμοι επιτρέπουν ομοιόμορφη διαστολή σε φαρδιούς κλιβάνους χωρίς δομικό δέσιμο.
Τεχνικές Προδιαγραφές
|
Παράμετρος |
Εύρος προδιαγραφών |
|
Standard Pitch |
12,7 mm, 25,4 mm, 27,4 mm, 50,8 mm |
|
Διαστάσεις επίπεδης λωρίδας |
Πλάτος: 9,5mm – 25,4mm Πάχος: 1,0mm – 3,0mm |
|
Διάμετρος σταυρού ράβδου |
3,0 mm – 8,0 mm |
|
Εύρος πλάτους ζώνης |
Συνεχείς μορφές 200mm – 4000mm |
|
Όριο φόρτου εργασίας |
Έως 15.000 N/m |
Βαθμοί υλικών
AISI 304 / 316:Τυπική αντοχή στη διάβρωση για υγρές ή μέτριες θερμικές ζώνες έως 700 μοίρες.
AISI 314:Υψηλή χημεία πυριτίου που παρέχει βελτιωμένη αντοχή στην απολέπιση έως και 1050 μοίρες.
Inconel 601 / Alloy 600:Υπερκράματα νικελίου-χρωμίου σχεδιασμένα για ακραία όρια οξείδωσης έως και 1150 μοίρες .
Μοτίβα διχτυών & σχέδια άκρων
Πλέγμα τυπικής πυκνότητας:
Εξισορροπεί την υποστήριξη του προϊόντος και τη ροή αέρα για ψήσιμο και στέγνωμα γενικής χρήσης.
Πλέγμα υψηλής-πυκνότητας:
Διαθέτει μικρότερο διάκενο ή ενδιάμεσες ράβδους για χειρισμό μικρών-τμημάτων.
Ευθεία-Άκρη γραμμής:
Τυπική κατασκευή με χωνευτά συγκολλημένα άκρα ράβδων για καθαρό διάκενο πλευρικής ράγας οδηγού.
Μηχανισμοί κίνησης & προφυλακτήρες άκρων
Sprocket Positive Drive:Η καρφίτσα-το ταιριαστό προφίλ δοντιού κατανέμει τη δύναμη ομοιόμορφα σε όλο το πλάτος του ιμάντα.
Τύμπανα κίνησης τριβής:Εφαρμόζεται σε μεταφορείς χαμηλής-θερμοκρασίας, ελαφρού-φορτίου με λείες επιφάνειες τυμπάνου.
Φρουροί συγκράτησης:Κάθετες πλαϊνές πλάκες ή προς τα πάνω-λυγισμένες άκρες σύρματος για να περιέχουν προϊόντα σε ανωφέρειες.
Λειτουργικά Όρια & Αντοχή
Θερμικό κατώφλι:
Συνεχές σέρβις έως 1150 μοίρες ανάλογα με την ποιότητα του κράματος και τη μηχανική τάση.
Έλεγχος επιμήκυνσης:
Η ελεγχόμενη ψυχρή-σκλήρυνση με καταπόνηση εργασίας περιορίζει το μόνιμο τέντωμα κατά τους αρχικούς κύκλους θέρμανσης.
Αντοχή στην κόπωση:
Υψηλή κυκλική αντοχή κάμψης πάνω από μικρούς ακροδέκτες και οδοντωτούς τροχούς.
Βασικές Βιομηχανικές Εφαρμογές
Φούρνοι ψησίματος τούνελ:Σειρές φαγητού με κράκερ, μπισκότα και σνακ που απαιτούν σταθερή μεταφορά θερμότητας.
Πυροσυσσωμάτωση Μεταλλουργίας Σκόνης:Κλίβανοι ελεγχόμενης-ατμόσφαιρας που λειτουργούν σε υψηλές θερμοκρασίες μείωσης.
Lehrs ανόπτησης γυαλιού:Μεταφορά εύθραυστων γυάλινων σκευών μέσω καμάρων σταδιακής ψύξης.
Θερμική επεξεργασία μετάλλων:Λειτουργίες σβέσης, σκλήρυνσης και συγκόλλησης που χειρίζονται βαριά εξαρτήματα.
Οδηγίες Επιλογής Μηχανικών
Θερμικές παράμετροι:Προσδιορίστε τη μέγιστη θερμοκρασία λειτουργίας, το χρόνο παραμονής και τους ρυθμούς θερμικής ράμπας.
Μηχανικό φορτίο:Μετρήστε το συνολικό βάρος προϊόντος ανά τετραγωνικό μέτρο και τις δυνάμεις τάνυσης του μεταφορέα.
Συμβατότητα Drive:Ταιριάξτε το βήμα της ζώνης και τη διάμετρο της ράβδου με τις υπάρχουσες μονάδες οδοντωτών τροχών.
Ταίριασμα κραμάτων:Επιλέξτε τη χημεία του υλικού με βάση την ατμόσφαιρα του κλιβάνου (οξειδωτική ή αναγωγική).
Παράμετροι προσαρμογής
Προσαρμοσμένες αναλογίες τόνου:Μη-πρότυπες αποστάσεις θυρίδων σχεδιασμένες για μετασκευές παλαιού εξοπλισμού.
Επεξεργασίες ενισχυμένων άκρων:Διπλή-συρμάτινη θηλιά ή συγκολλημένες πλαϊνές προστατευτικές πλάκες για υψηλή τριβή.
Εξειδικευμένη προμήθεια κράματος:Προσαρμοσμένα λιώματα πιστοποιημένα για συγκεκριμένα πρότυπα αεροδιαστημικής ή χημικής επεξεργασίας.
Καθαρισμός-Προετοιμασία δωματίου:Απολιπαντική παραγωγή παραγωγής έτοιμη για άμεση ανάπτυξη-ποιότητας τροφίμων.
Συσκευασία & Logistics
Εξαγωγή-Κιβώτια ποιότητας: υποκαπνισμού-κουτιά χωρίς κόντρα πλακέ επενδεδυμένα με μεμβράνες περιτύλιξης με φραγμό υγρασίας-.
Ζώνες δεμένες με ασφάλεια σε ξύλινα καρούλια ή επίπεδες με απορρόφηση κραδασμών-.
Πλήρη φύλλα τεχνικών δεδομένων και αναφορές δοκιμών υλικού (MTR) που περιλαμβάνονται σε κάθε παρτίδα.
Συχνές Ερωτήσεις
Ε: Πώς να αποτρέψετε την απόκλιση παρακολούθησης σε φούρνους υψηλής- θερμοκρασίας;
Α: Βεβαιωθείτε ότι τα δομικά πλαίσια του μεταφορέα είναι οριζόντια, ελέγξτε την ευθυγράμμιση των οδοντωτών τροχών μετάδοσης κίνησης και βεβαιωθείτε ότι τα άκρα του ιμάντα είναι απαλλαγμένα από μηχανικές παραμορφώσεις.
Ε: Τι προκαλεί το πρόωρο σπάσιμο της ράβδου σε φούρνους πυροσυσσωμάτωσης;
Α: Υπερβολική μηχανική τάση σε συνδυασμό με ευθραυστότητα του υλικού σε υψηλή{{0} θερμοκρασία. μείωση του φορτίου ή αναβάθμιση του βαθμού κράματος.
Ε: Μπορούν τα κατεστραμμένα τμήματα να επισκευαστούν στον-ιστότοπο;
Α: Ναι, μεμονωμένες επίπεδες λωρίδες και εγκάρσιες ράβδοι μπορούν να κοπούν και να αντικατασταθούν χρησιμοποιώντας αντίστοιχες ράβδους πλήρωσης από κράμα και συγκόλληση TIG.
Ε: Ποιος είναι ο τυπικός χρόνος παράδοσης για προσαρμοσμένες παραγγελίες;
Α: Τα χρονοδιαγράμματα παραγωγής εξαρτώνται από τη διαθεσιμότητα του κράματος και το συνολικό τετραγωνικό μέτρο, που συνήθως κυμαίνονται από δύο έως τέσσερις εβδομάδες.
